«Доля и Ко. ЛТД»

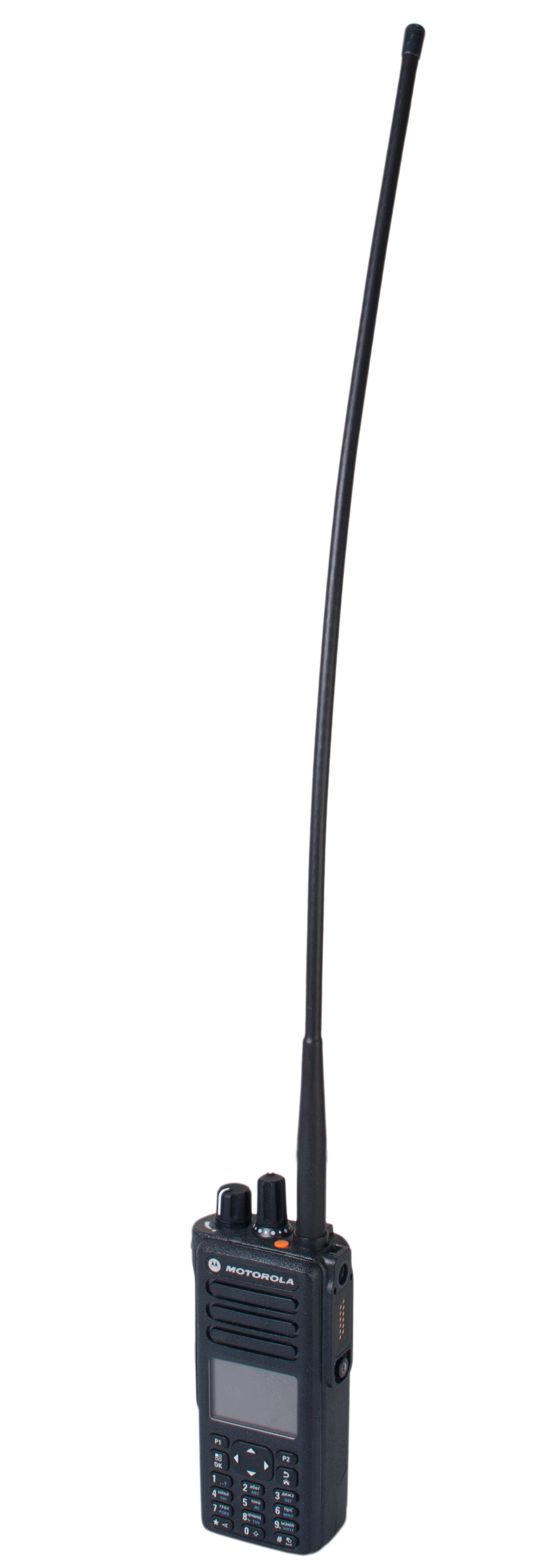

AGENT®-401V/401U (A-401V/A-401U)
Спеціальна гнучка антена до цифрових радіостанцій Motorolа Solutions VHF діапазону
Призначена для збільшення дальності зв’язку (в порівнянні зі штатними антенами Motorola) у широкому діапазоні частот. Застосовується з радіостанціями Motorola Solutions серії DP4000, DP3441, DP2000.
| Технічні характеристики | A-401V | A-401U |
| Діапазон робочих частот, МГц | 136 – 174 | 400 – 470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 20 | 20 |
| Коефіцієнт підсилення, дБі | 2,15 | 2,15 |
| Хвильовий опір, Ом | 50 | 50 |
| Довжина випромінюючого елементу | 1/4λ | 1/4λ |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | ± 45 | ± 45 |
| Діапазон температур, град. С | -40…+60 | -40…+60 |
| Вітрове навантаження, м/сек | 40 | 40 |
| Довжина, мм | 470 | 185 |
| Вага, гр. | 65 | 22 |

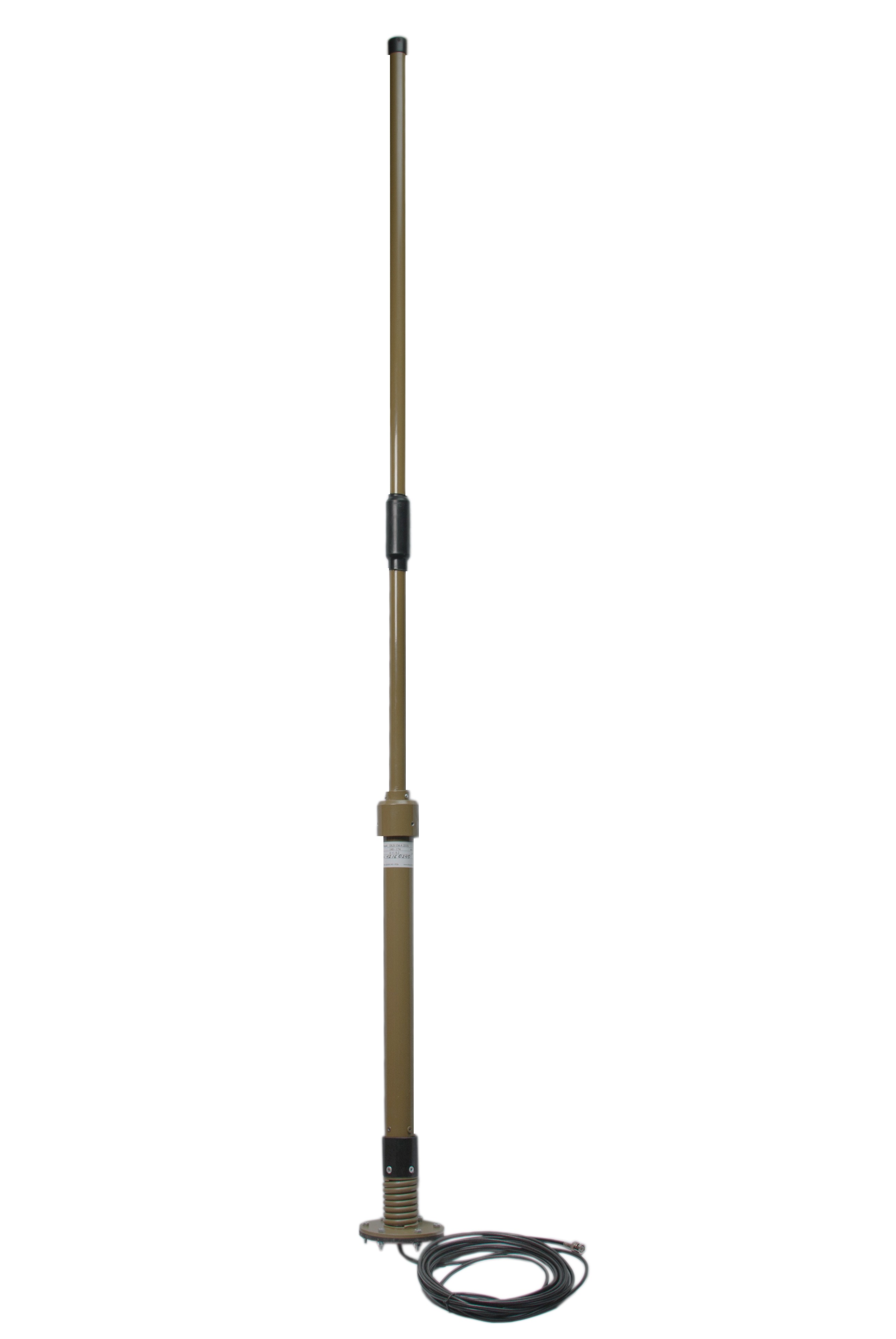

AGENT®-403V/403U (A-403V/A-403U)
Антена високочастотна, дипольна широкосмугова на демпферній основі.
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот 140-176/400-470 МГц при застосуванні як у стаціонарному, так і мобільному варіантах. Антена виконана, як група диполів із зв’язною ємністю навантаженою зовнішньою випромінюючою поверхнею.
Перевага антени полягає у збереженні сталого коефіцієнта підсилення в широкій смузі робочих частот.
| Технічні характеристики | A-403V | A-403U |
| Діапазон робочих частот, МГц | 140 – 176 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 36 | 70 |
| Коефіцієнт підсилення, дБі | 4 ± 0,2 | 4 ± 0,2 |
| Максимальна потужність, Вт | 400 | 400 |
| Хвильовий опір, Ом | 50 | 50 |
| Тип роз’єму | на замовлення | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | ±20 | ±20 |
| Діапазон температур, град. С | -50…+70 | -50…+60 |
| Довжина, мм | 1800 | 700 |
| Вітрове навантаження, м/сек | 120 | 120 |
| Полярізація | вертикальна | вертикальна |
| Довжина коаксіального кабелю | під замовлення | під замовлення |
| Вага, гр. | 2100 | 1300 |

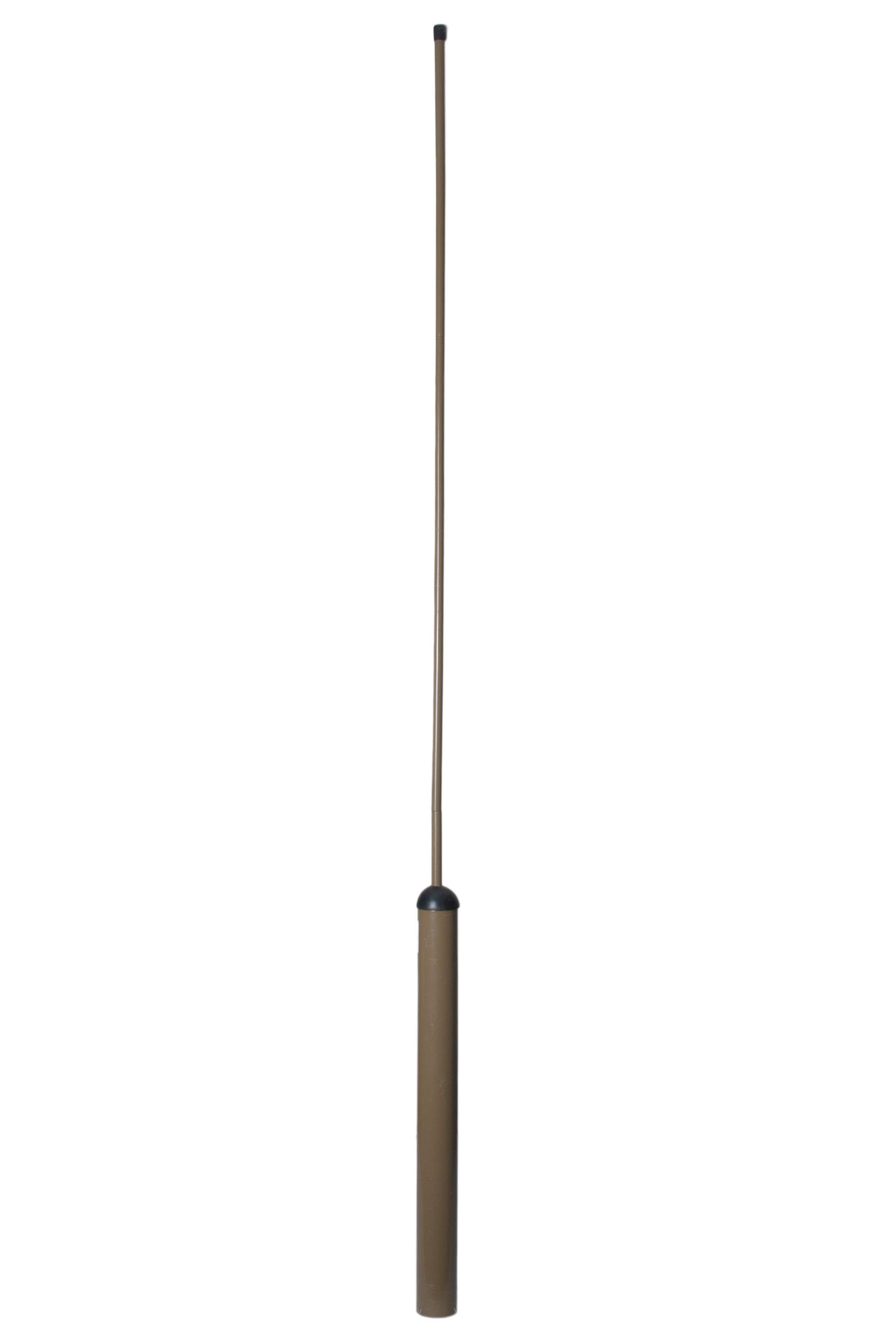

AGENT®-404V/404U (A-404V/A-404U)
Антена J-подібна штирьова
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот 136-176(A-404V) та 400-470 (A-404U) МГц при застосуванні як у стаціонарному, так і мобільному варіантах.
Антена виготовлена зі сплаву алюмінію покритого оксидацією, що робить її захищеною від будь-яких погодних умов.
Антени випускаються під конкретну частоту і в подальшій експлуатації підстроюванню не підлягають
| Технічні характеристики | A-404V | A-404U |
| Діапазон робочих частот, МГц | 136 – 174 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 7 | 15 |
| Коефіцієнт підсилення, дБі | 6,5 | 6,5 |
| Максимальна потужність, Вт | 200 | 200 |
| Хвильовий опір, Ом | 50 | 50 |
| Тип роз’єму | на замовлення | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | 40 | 25 |
| Діапазон температур, град. С | -40…+60 | -40 + 60 |
| Довжина, мм | 1600 | 500 |
| Вітрове навантаження, м/сек | 120 | 40 |
| Полярізація | вертикальна | вертикальна |
| Діаметр щогли, мм | 35 – 55 | 30-70 |
| Вага, гр. | 2500 | 1200 |

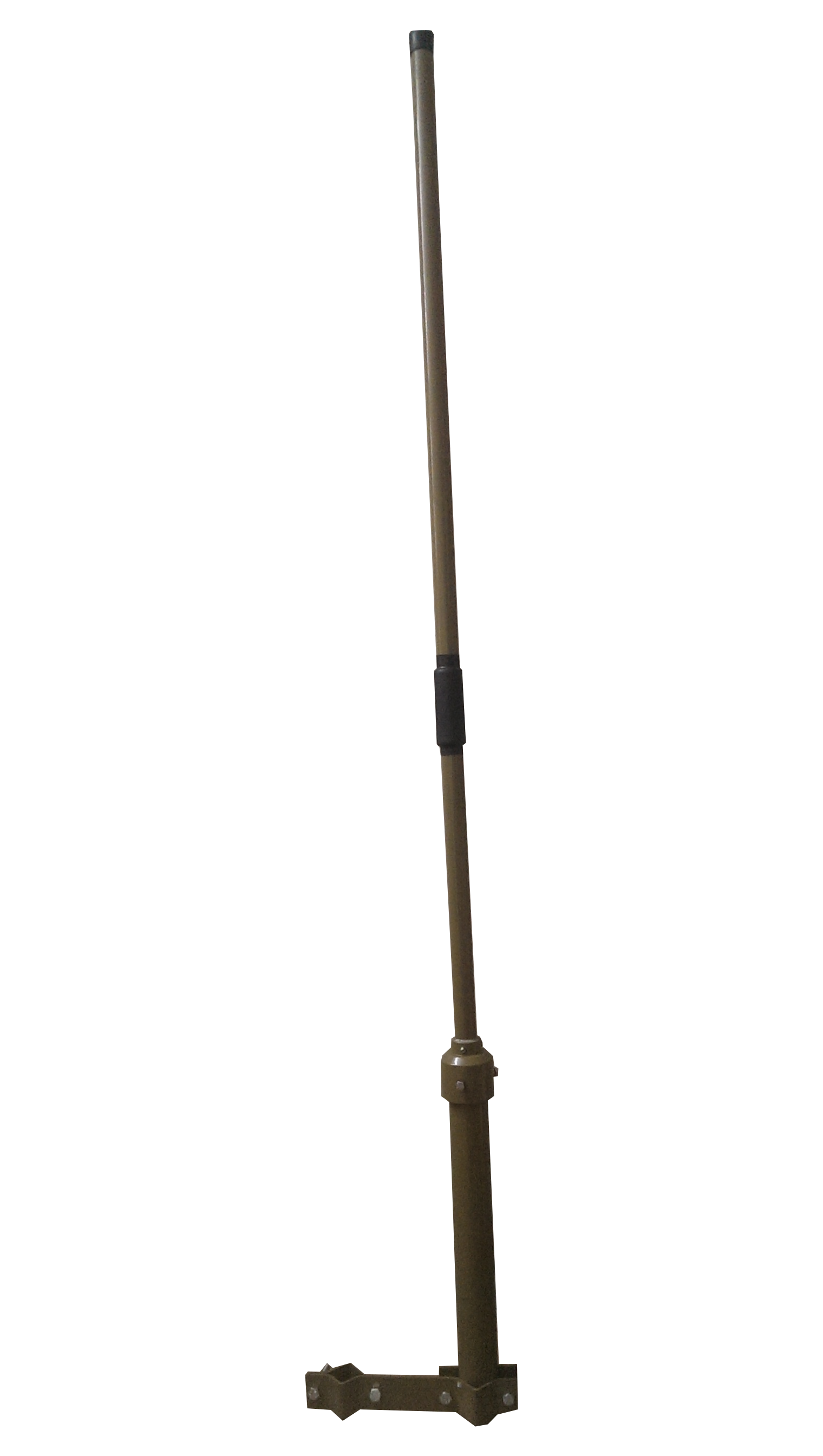

AGENT®-405V/405U (A-405V/A-405U)
Антена широкосмугова дипольна у спеціальному виконанні
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот 140-176(A-405V) та 400-470(A-405U) МГц при застосуванні як у стаціонарному, так і мобільному варіантах.
Антена виконана, як група диполів із зв’язною ємністю навантаженою зовнішньою випромінюючою поверхнею.
Перевага антени полягає у збереженні сталого коефіцієнта підсилення в широкій смузі робочих частот.
| Технічні характеристики | A-405V | A-405U |
| Діапазон робочих частот, МГц | 140 – 176 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 36 | 40 |
| Коефіцієнт підсилення, дБі | 4 ±0,2 | 4 ±0,2 |
| Максимальна потужність, Вт | 400 | 400 |
| Хвильовий опір, Ом | 50 | 50 |
| Тип роз’єму | UHF / N | UHF / N |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | ±20 | ±20 |
| Діапазон температур, град. С | -50…+70 | -50…+70 |
| Довжина, мм | 1700 | 800 |
| Вітрове навантаження, м/сек | 120 | 120 |
| Полярізація | вертикальна | вертикальна |
| Діаметр щогли, мм | 35 – 55 | 35-55 |
| Вага, гр. | 1800 | 1200 |

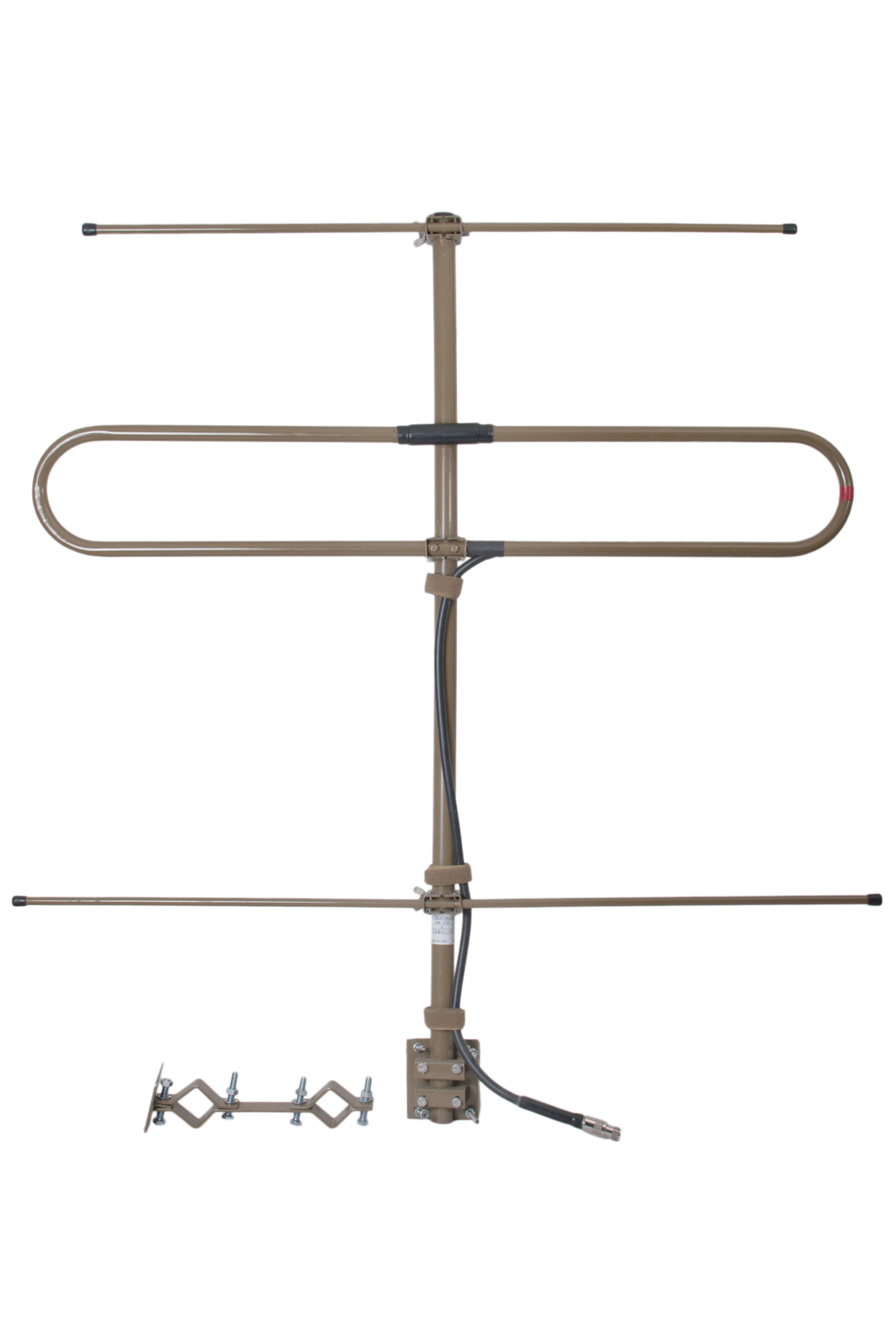

AGENT®-406V (A-406V)
Антена широкосмугова спрямована приймально-передавальна
Призначена для організації УКХ радіозв’язку у стаціонарному або мобільному варіанті в діапазоні радіочастот 146 – 174 МГц в потрібному напрямку/секторі.
| Діапазон робочих частот, МГц | 140 – 174 |
| Смуга робочих частот (при КСХН =1.5), МГц | 28 |
| Коефіцієнт підсилення, дБі | 6 |
| Максимальна потужність, Вт | 200 |
| Хвильовий опір, Ом | 50 |
| Тип роз’єму | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | ±45 |
| Діаграма спрямованості у вертикальній площині, градусів | ±15 |
| Діапазон температур, град. С | -40…+60 |
| Поляризація | вертикальна |
| Довжина, мм | 1500 |
| Вітрове навантаження, м/сек | 50 |
| Діаметр щогли, мм | 35 – 55 |
| Вага, гр. | 1600 |

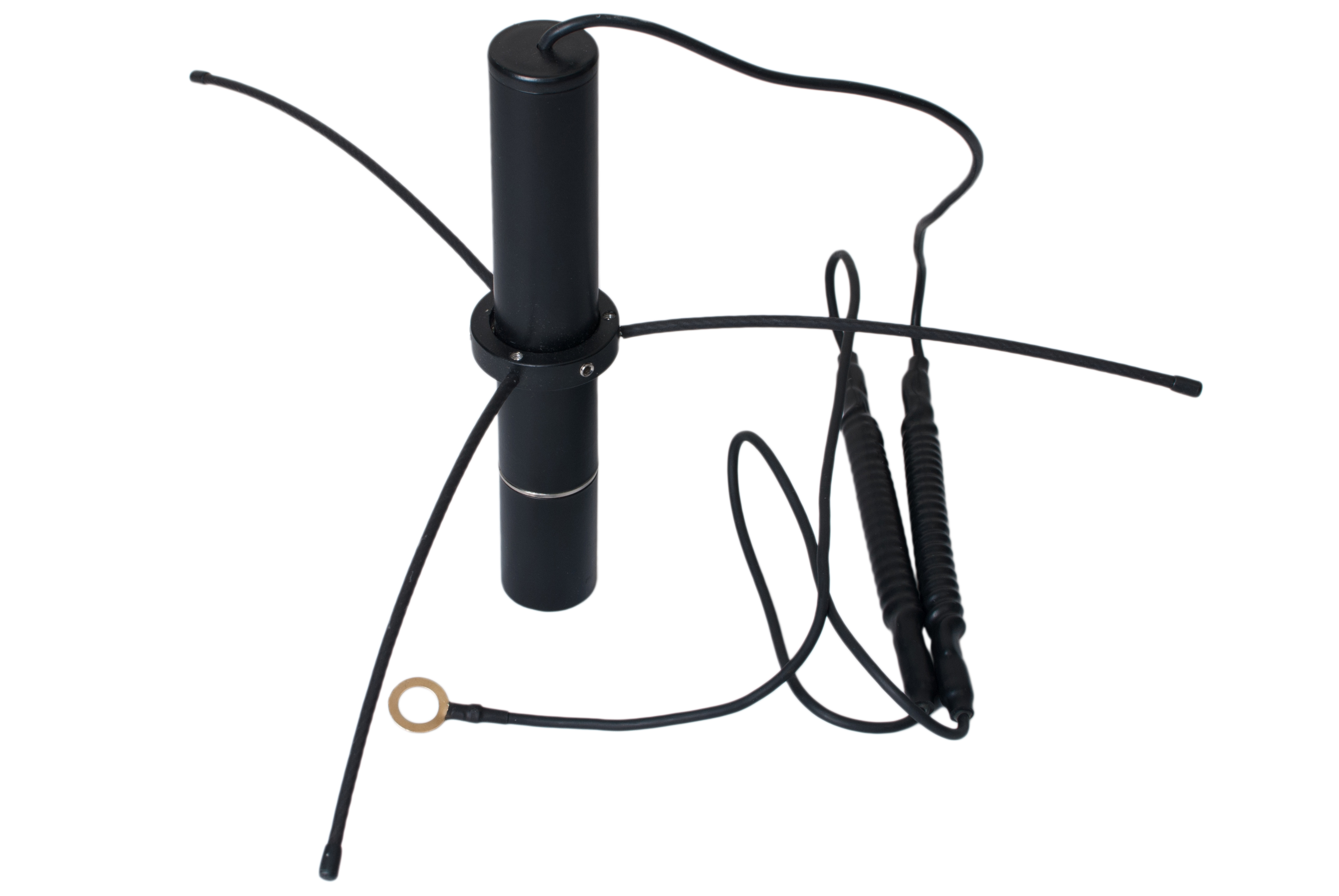

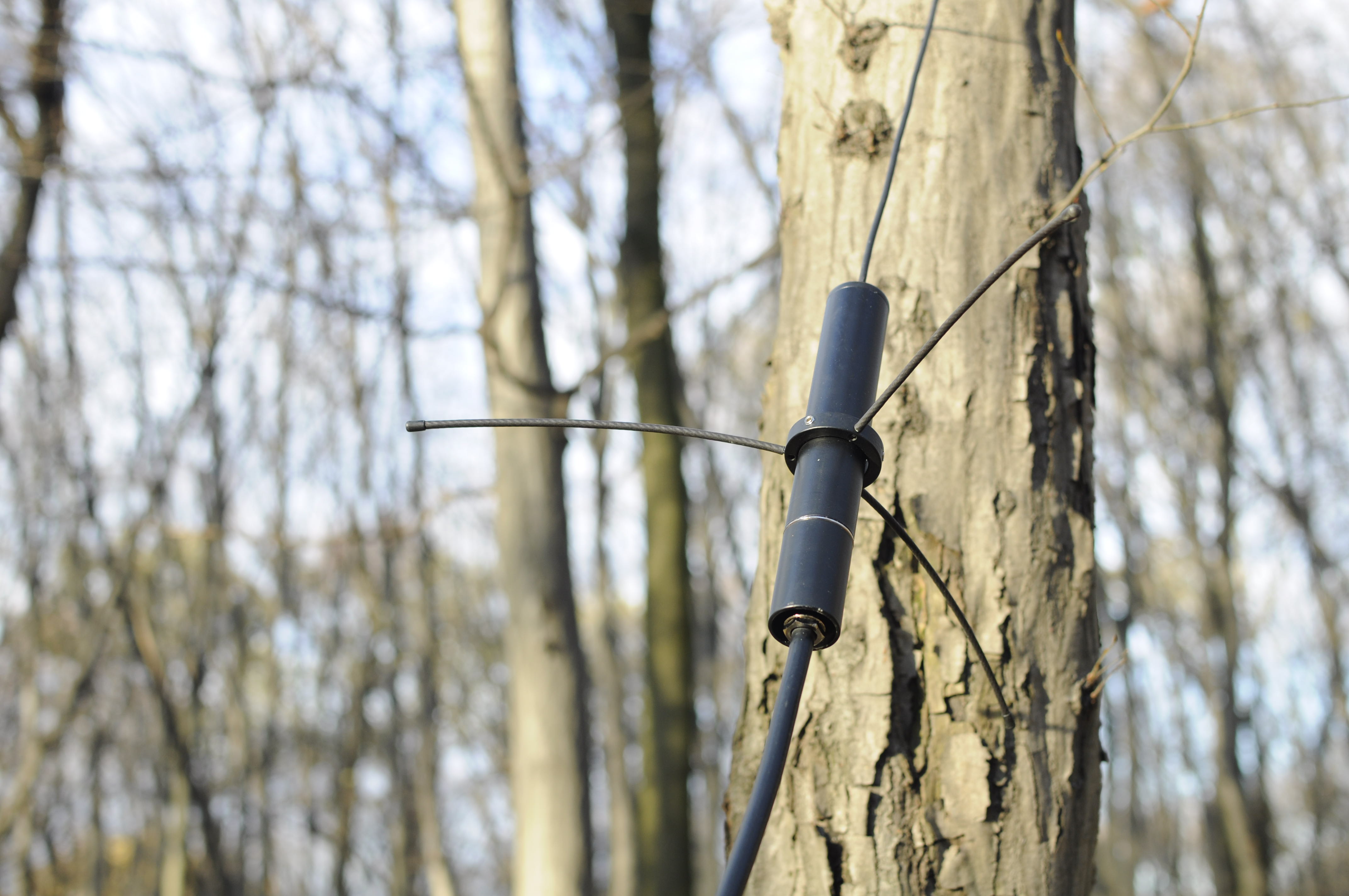

AGENT®-407U (A-407U)
Антена гнучка колінеарна мобільна.
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот 400-470МГц при застосуванні мобільної радіостанції або ретранслятора у похідних умовах.
| Діапазон робочих частот, МГц | 400 – 470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 20 |
| Коефіцієнт підсилення, дБі | 6 |
| Максимальна потужність, Вт | 400 |
| Хвильовий опір, Ом | 50 |
| Довжина випромінюючих елементів | 3х5/8λ |
| Тип роз’єму | N розетка |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | ±15 |
| Діапазон температур, град. С | -40…+60 |
| Поляризація | вертикальна |
| Довжина, мм | 1610 |
| Вага, гр. | 400 |

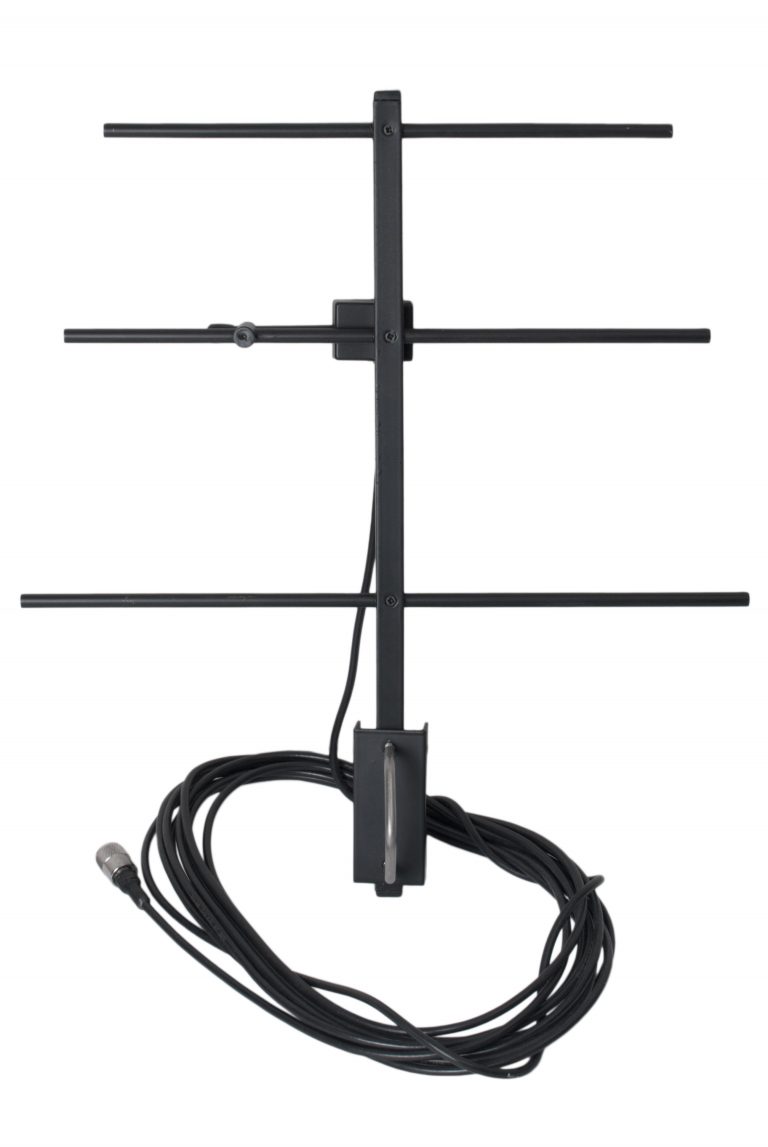

AGENT®-408U (A-408U)
Антена спрямована типу «хвильовий канал»
Призначена для організації УКХ радіозв’язку у стаціонарному варіанті в діапазоні радіочастот 400 – 470 МГц в певному напрямку/секторі.
| Діапазон робочих частот, МГц | 400 – 470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 30 |
| Коефіцієнт підсилення, дБі | 6 |
| Максимальна потужність, Вт | 200 |
| Хвильовий опір, Ом | 50 |
| Тип роз’єму | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | ±45 |
| Діаграма спрямованості у вертикальній площині, градусів | ±15 |
| Діапазон температур, град. С | -40…+60 |
| Габаритні розміри (ВxШxД), мм | 400x95x445 |
| Вітрове навантаження, м/сек | 40 |
| Поляризація | вертикальна |
| Діаметр щогли, мм | 35 – 55 |
| Вага, гр. | 580 |
Agent®-409V/409U (A-409V / A-409U)
Антена автомобільна на магнітній основі
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот частот 136-176(A-409V) та 400-470 (A-409U) МГц при застосуванні мобільної радіостанції. Встановлюється на дахах автомобілів, рухомих транспортних засобів та інших металевих поверхнях.
| Технічні характеристики | A-409V | A-409U |
| Діапазон робочих частот, МГц | 136 – 174 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 10 | 25 |
| Коефіцієнт підсилення, дБі | 2,15 | 2,15 |
| Максимальна потужність, Вт | 100 | 100 |
| Хвильовий опір, Ом | 50 | 50 |
| Довжина випромінюючих елементів | 1/4 λ | 1/4 λ |
| Тип рознімання | на замовлення | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діапазон температур, град. С | -40…+60 | -40…+60 |
| Довжина, мм | від 410 до 525 | від 150 до 180 |
| Діаметр магнітної основи, мм | Ø 80, Ø 110 | Ø 80, Ø 110 |
| Поляризація | вертикальна | вертикальна |
| Вага, гр. | 890 | 860 |

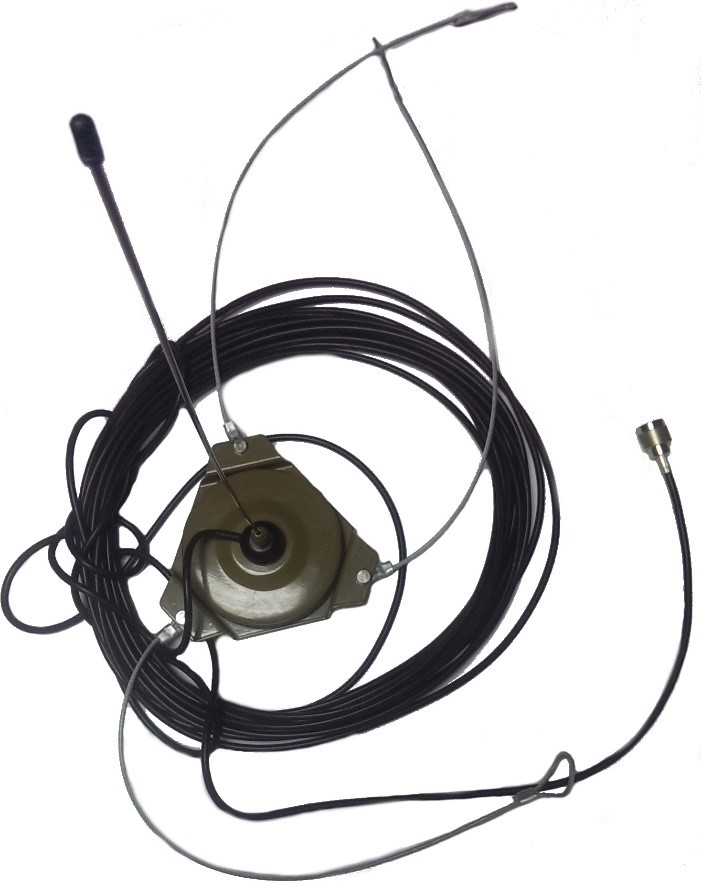

Agent®-409V+/409U+ (A-409V+/A-409U+)
Антена на магнітній основі з противагами
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот частот 136-176(A-409V+) та 400-470 (A-409U+) МГц при застосуванні мобільної радіостанції або ретранслятора у мобільному варіанті. Встановлюється на будь-яких типах поверхонь, а також існує можливість підвішування на опорах.
Застосовується з усіма типами мобільних радіостанцій Motorola Solutions та виробів Agent.
| Технічні характеристики | A-409V+ | A-409U+ |
| Діапазон робочих частот, МГц | 136 – 174 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 10 | 25 |
| Коефіцієнт підсилення, дБі | 2,15 | 2,15 |
| Максимальна потужність, Вт | 100 | 100 |
| Хвильовий опір, Ом | 50 | 50 |
| Довжина випромінюючих елементів | 1/4 λ | 1/4 λ |
| Тип роз’єму | на замовлення | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діапазон температур, град. С | -40…+60 | -40…+60 |
| Поляризація | вертикальна | вертикальна |
| Довжина, мм | від 410 до 525 | від 150 до 180 |
| Діаметр магнітної основи, мм | Ø 110 | Ø 110 |
| Вага, гр. (з кабелем 4м) | 1100 | 1050 |
| Вага, гр. (з кабелем 15м) | 1400 | 1350 |

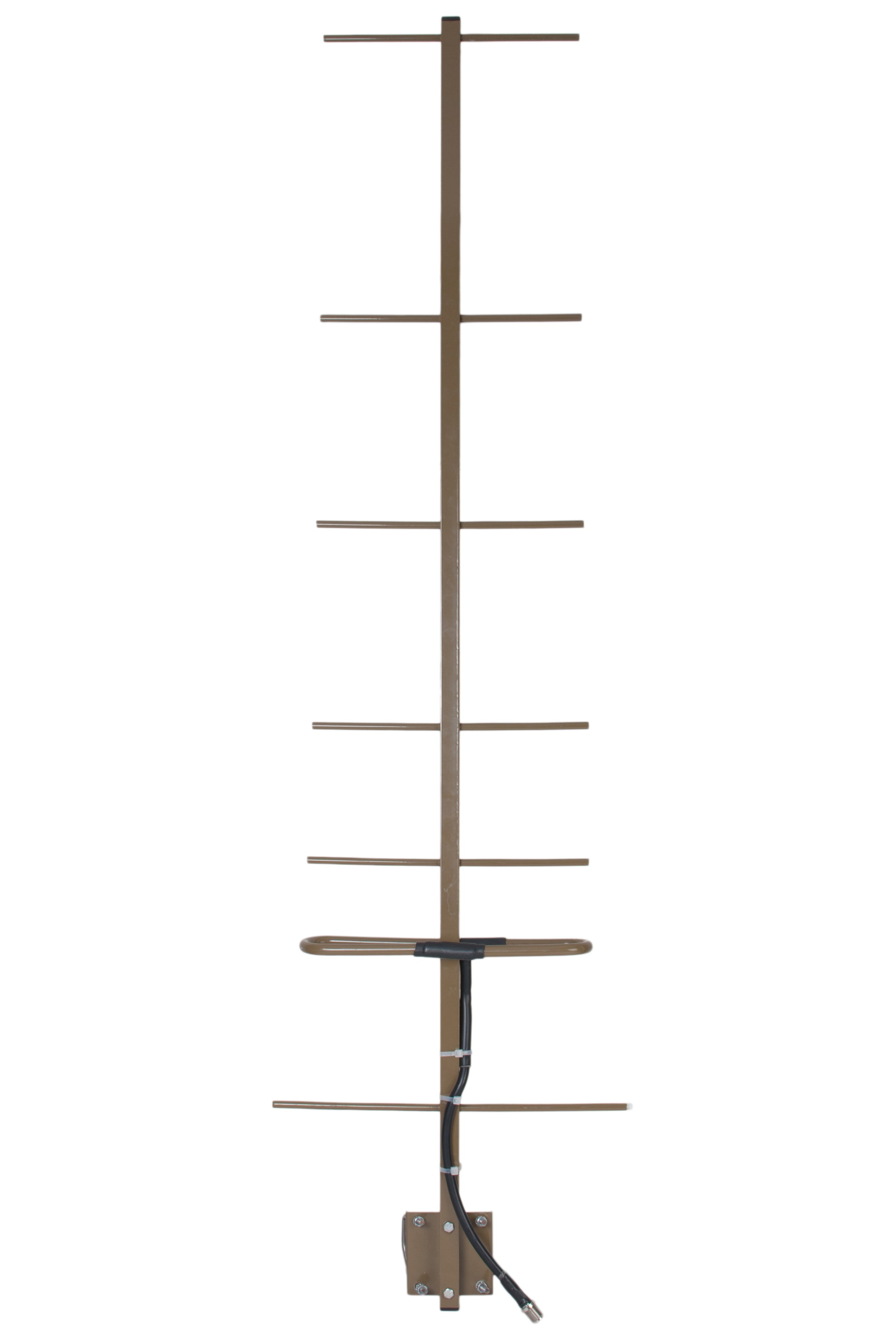

Agent®-410U (A-410U)
Антена спрямована типу «хвильовий канал»
Призначена для організації УКХ радіозв’язку у стаціонарному варіанті в діапазоні радіочастот 400 – 470 МГц в певному напрямку/секторі.
| Діапазон робочих частот, МГц | 400 – 470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 20 |
| Коефіцієнт підсилення, дБі | 12 |
| Максимальна потужність, Вт | 100 |
| Хвильовий опір, Ом | 50 |
| Тип рознімання | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | ±20 |
| Діаграма спрямованості у вертикальній площині, градусів | ±20 |
| Діапазон температур, град. С | -40…+60 |
| Габаритні розміри ( ВxШxД ), мм | 365x110x1335 |
| Вітрове навантаження, м/сек | 40 |
| Діаметр щогли, мм | 35 – 55 |
| Поляризація | вертикальна |
| Вага, гр. | 1100 |

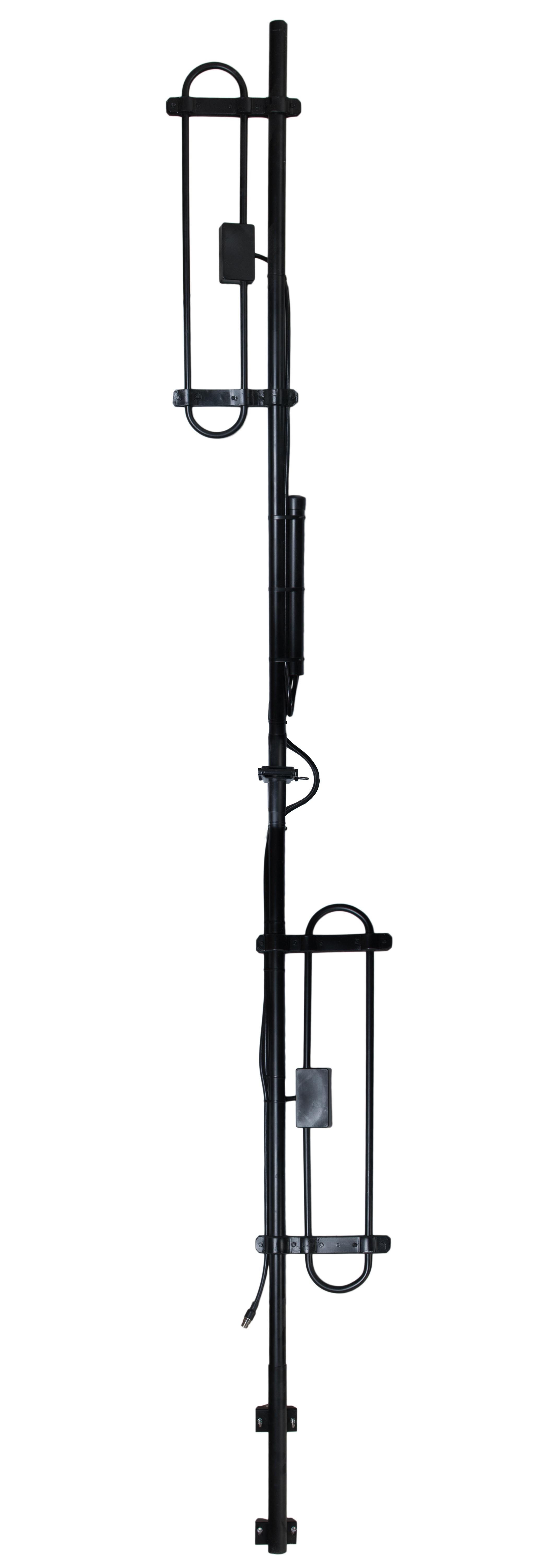

AGENT®-411V (A-411V)
Антена у спеціальному виконанні, швидкого розгортання
Призначена для забезпечення УКХ радіозв’язку у стаціонарному варіанті в діапазоні радіочастот 140-176 МГц. Антена має малу вагу, зручно та швидко розгортається у польових умовах. Компактні розміри в зібраному стані дозволяють транспортувати антену навіть у легковому автомобілі.
| Діапазон робочих частот, МГц | 140-176 |
| Смуга робочих частот (при КСХН =1.5), МГц | 36 |
| Коефіцієнт підсилення, дБі | 6±0,2 |
| Максимальна потужність, Вт | 400 |
| Хвильовий опір, Ом | 50 |
| Тип рознімання | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | ±25 |
| Діапазон температур, град. С | -40 + 60 |
| Габаритні розміри ( ВxШ), мм
в згорнутому стані |
3500 x 300
1750 x 300 |
| Вітрове навантаження, м/сек | 40 |
| Діаметр щогли, мм | 40-70 |
| Поляризація | вертикальна |
| Вага, гр. | 6100 |

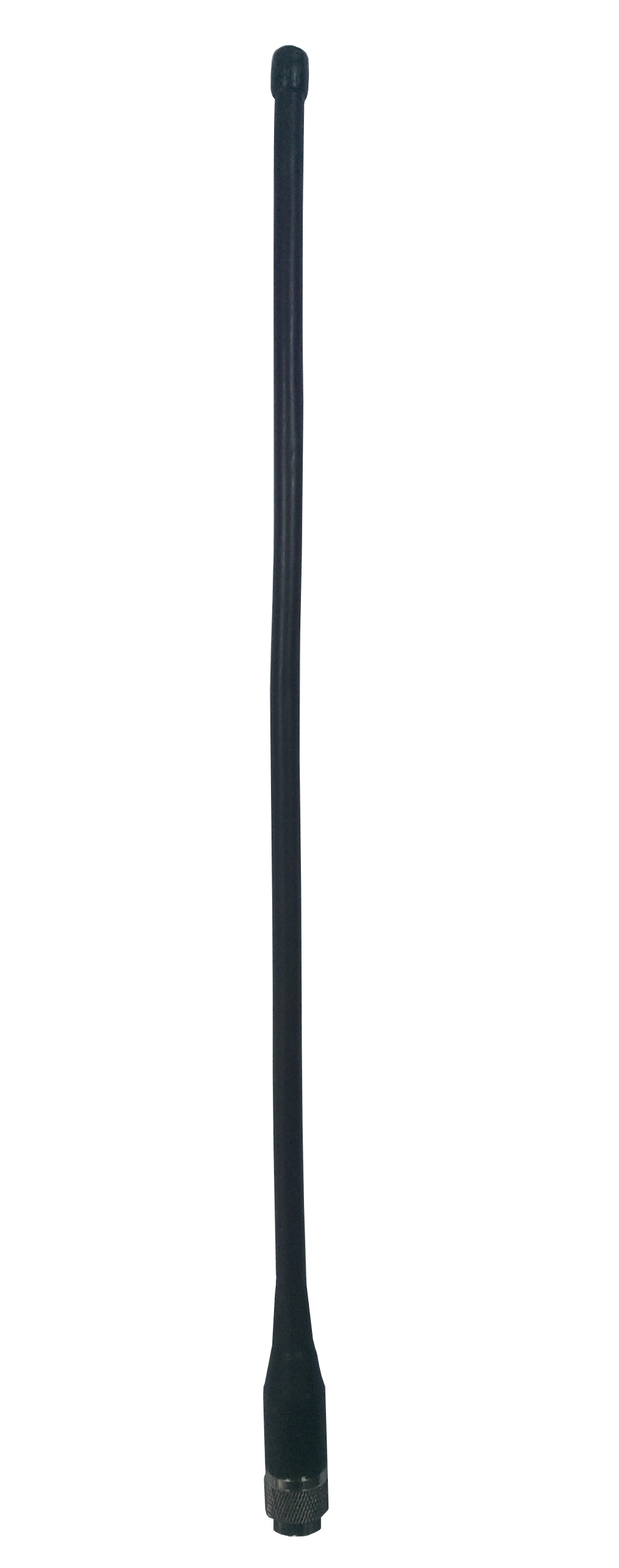

AGENT®-412V/412U (A-412V/A-412U).
Антена призначена для забезпечення УКХ радіозв’язку в діапазоні частот 140-176(A-412V) та 400-470(A-412U) МГц при застосуванні у мобільному варіанті виробів A-101, А-103P.
| Технічні характеристики | A-412V | A-412U |
| Діапазон робочих частот, МГц | 140-176 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 36 | 36 |
| Коефіцієнт підсилення, дБі | 2,15 | 2,15 |
| Максимальна потужність, Вт | 50 | 50 |
| Хвильовий опір, Ом | 50 | 50 |
| Тип рознімання | UHF/N | UHF/N |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | ± 45 | ± 45 |
| Діапазон температур, град. С | -40 + 60 | -40 + 60 |
| Вітрове навантаження, м/сек | 40 | 40 |
| Довжина, мм | 470 | 185 |
| Вага, гр. | 125 | 60 |

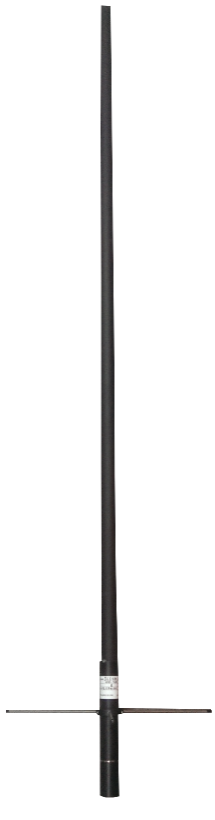

AGENT®-413V/413U (A-413V/A-413U)
Антена колінеарна штирьова.
Призначена для забезпечення УКХ радіозв’язку в діапазоні частот 136-174(A-413V) та 400-470(A-413U) МГц при застосуванні як у стаціонарному, так і мобільному варіантах.
| Технічні характеристики | A-413V | A-413U |
| Діапазон робочих частот, МГц | 136-174 | 400-470 |
| Смуга робочих частот (при КСХН =1.5), МГц | 5 | 20 |
| Коефіцієнт підсилення, дБі | 5 | 5 |
| Максимальна потужність, Вт | 200 | 200 |
| Хвильовий опір, Ом | 50 | 50 |
| Тип рознімання | на замовлення | на замовлення |
| Діаграма спрямованості у горизонтальній площині, градусів | 360 | 360 |
| Діаграма спрямованості у вертикальній площині, градусів | 40 | 30 |
| Діапазон температур, град. С | -40 + 60 | -40 + 60 |
| Вітрове навантаження, м/сек | 120 | 40 |
| Довжина, мм | 1600 | 600 |
| Вага, гр. | 1214 | 1214 |

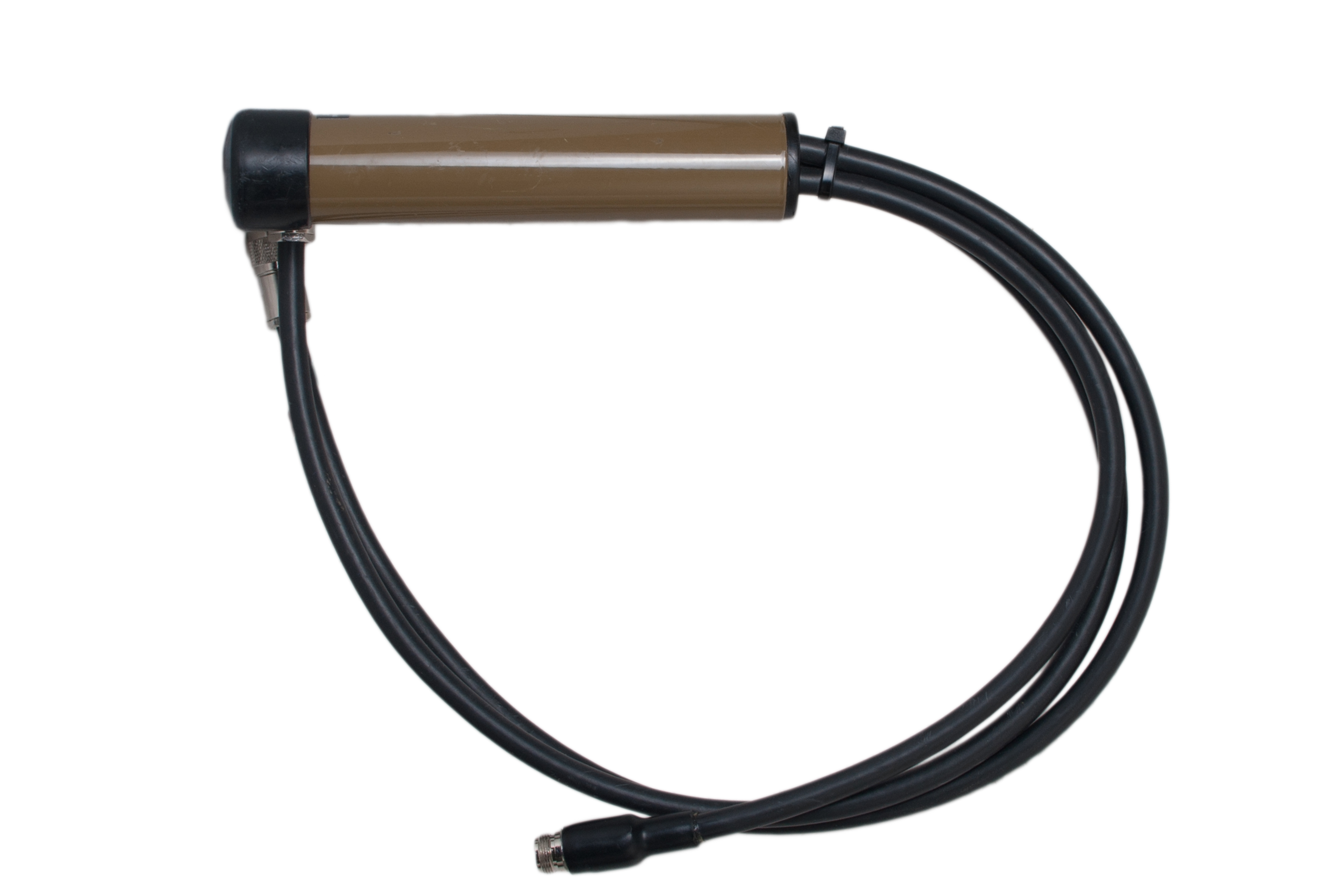

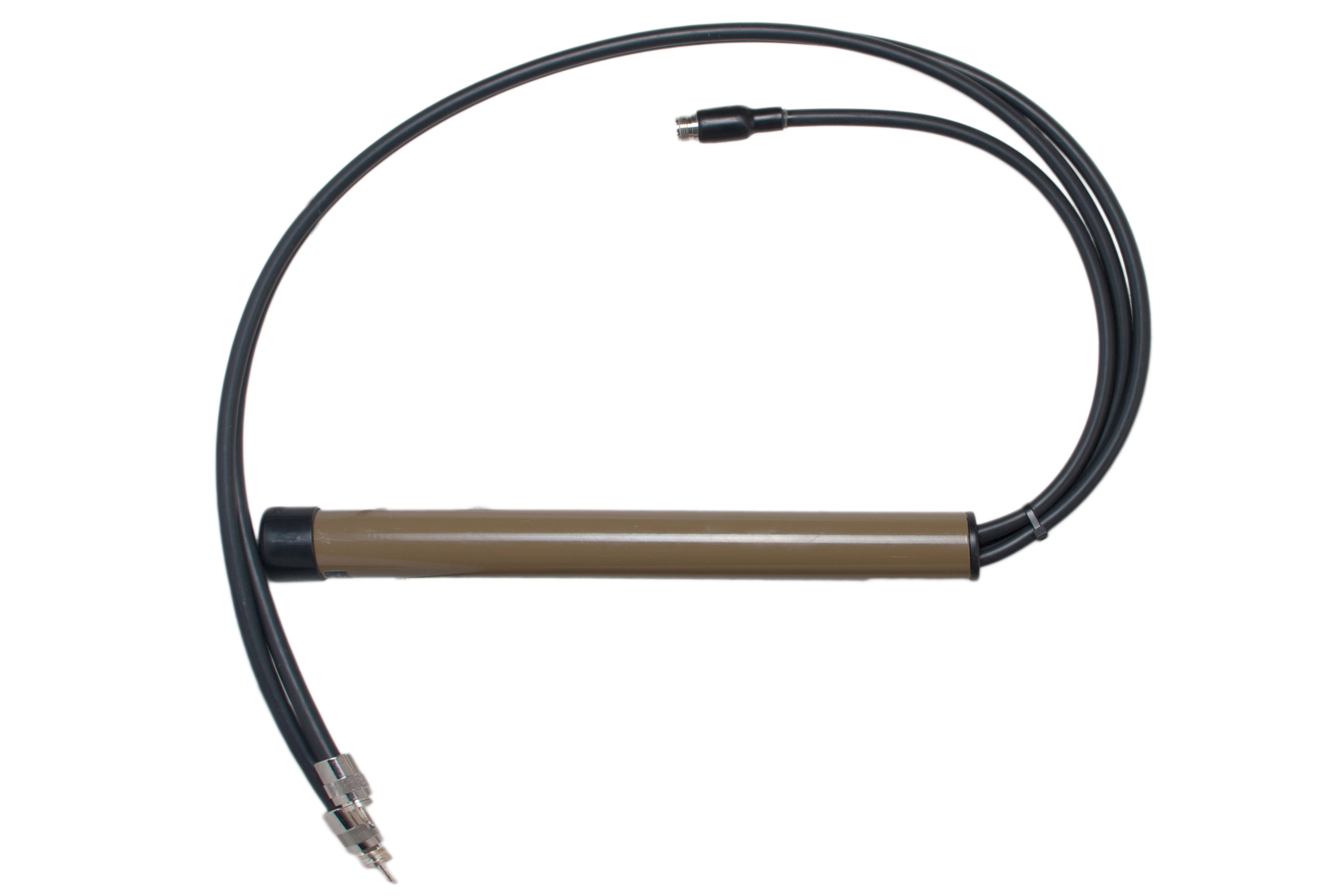

AGENT®-440V/440U (A-440V/A-440U)
Розподільник антенний
Призначений для підключення декількох прийомо-передавальних антен до одного ретранслятора з дотриманням фазових співвідношень сигналу і узгодженого опору.
Застосовується при забезпеченні радіопокриття вздовж доріг (комбінація з двох секторних антен) або для збільшення дальності зв’язку в окремому секторі (комбінація з однією секторною антеною та другою з круговою діаграмою спрямованості.
| Технічні характеристики | A-440V | A-440U |
| Діапазон робочих частот, МГц | 136 – 174 | 400 – 470 |
| Максимальна потужність, Вт | 150 | 100 |
| Хвильовий опір, Ом | 50 | 50 |
| Втрати в робочій смузі частот, dB | < 0,1 | < 0,2 |
| Тип роз’єму | UHF/N вилка, UHF/N розетка | UHF/N вилка, UHF/N розетка |
| Діапазон температур, град. С | -40…+60 | -40…+60 |
| Довжина з кабелем, мм | 1550 | 950 |
| Вага, гр. | 880 | 650 |
