ПРОЕКТ 58150

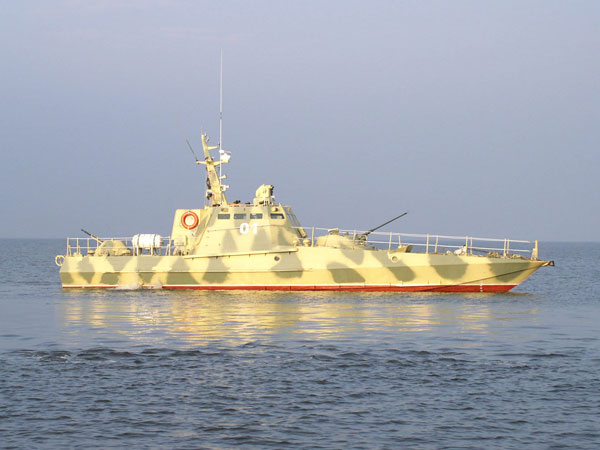

РІЧКОВИЙ БРОНЬОВАНИЙ АРТИЛЕРІЙСЬКИЙ КАТЕР «ГЮРЗА»
ПрАТ «Завод «Кузня на Рибальському» будує річкові броньовані артилерійські катери «Гюрза»проекту 58150, призначені для патрулювання і охорони кордонів, а також водних басейнів річок.
1. ТИП І ПРИЗНАЧЕННЯ:
Тип – річковий броньований артилерійський катер (РБАК)
Призначення:
– несення патрульної служби на прикордонних річках, озерах, ін. А також в прибережній морській зоні;
– боротьба з малорозмірними катерами контрабандистів і ін. Порушниками кордону;
– боротьба з малими захищеними береговими цілями (БТР, бункери та ін.);
– захист важливих стаціонарних і наплавних гідротехнічних споруд;
– забезпечення дій тактичних розвідувально-диверсійних груп;
– навігаційне супроводження окремих суден на внутрішніх водних шляхах;
– забезпечення безпеки мореплавання міжнародними внутрішніми водними шляхами.
2. ОСНОВНІ РАЗМІРЕННЯ ТА ХАРАКТЕРИСТИКИ:
| Довжина, м Довжина найбільша по КВЛ, м Ширина по КВЛ, м Выисота борта на міделі, м Осадка при повній водотоннажності, м Водотоннажність, т стандартна нормальна повна Швидкість ходу на глибокій і тихій воді при температурі зовнішнього повітря +15ºС, вузлів повного хода економічного ходу Дальність плавання, миль при економічній швидкості Автономність по запасах мокрої провізії, діб |
20,70 18,00 3,90 2,25 0,7034,41 38,38 39,91 27,80 450 |
3. МІСТКІСТЬ ЦИСТЕРН, Т
| палива прісної води, т |
3,0 0,15 |
4. КОМПЛЕКТАЦІЯ ОСОБОВОГО СКЛАДУ, ОСІБ
| офіцер (мічман) старшини та матроси Всього |
1 4 5 |
5. НАСЕЛЕНІСТЬ
Особовий склад розташовується в двомісній каюті (для офіцера + резерв) і кубрику на 4 місця. Для приготування їжі є камбуз і комора для провізії з одним холодильником. На катері також є: душова, туалет, тентові пристрої.
6. ДЕСАНТОВМІСНІСТЬ
РБАК має можливість розміщення розвідувально-десантної групи (6-8 чол.) Зі зброєю легкого калібру.
7. СТАНДАРТИ, ЩО ЗАСТОСОВУЮТЬСЯ
Катер «Гюрза» відповідає наступним стандартам:
– міжнародної конвенції з охорони людського життя на морі СОЛАС-74 з Протоколом 1978 року, з поправками 1981, 1988, 1995, 1996 рр.
– Міжнародної конвенції по запобіганню забрудненню моря МАРПОЛ-73/78
– іншим міжнародним, національним і регіональним правилам на вимогу Покупця.
8. ОЗБРОЄННЯ:
Озброєння катера складає дві модифіковані бойові вежі БМП-2 та БТР-70.
9. НАВІГАЦІЙНІ ЗАСОБИ
Для виявлення надводних цілей, а також для вирішення навігаційних завдань РБАК оснащується навігаційною РЛС М-1933 CNT Ьк2 FURUNO.
Для навігації встановлюється ехолот і магнітний компас Mini-C.
Може встановлюватися супутниковий прйоемоіндикатор координат місця знаходження GPS j NAV-500.
10. ЗАСОБИ ЗВ’ЯЗКУ
Для здійснення зв’язку з базами, кораблями, цивільними суднами та сухопутними силами РБАК «Гюрза» оснащується наступними засобами зв’язку:
– КВ радіостанція діапазону Harriss RF-5800Н-МР005 (60 ват)
– КВ радіостанція діапазону Barrett-950 (35 ват)
– УКВ радіостанція діапазону Motorolla GP-360 (25 ват)
– УКВ радіостанція діапазону Р-173м (для зв’язку з сухопутними силами)
– антенно-фідерні системи.
11. ЗАСОБИ СПОСТЕРЕЖЕННЯ
Для пошуку, розпізнавання, ідентифікації в денний і нічний час берегових надводних цілей і для передачі цілевказівки зброї, розміщеної в баштах, РБАК обладнується апаратурою спостереження «СОВА» зі стабілізованою лінією візування. Для кругового спостереження при закритих бронекришками ілюмінаторі передбачені танкові спостережні прилади ТNР-В (ТНД-В).
12. ЗАХИСТ
Конструктивно РБАК представляє корабель з цитадельною схемою броньового захисту, що охоплює ходову рубку, машинне відділення, артилерійський відсік, барбет веж, розрахованої на непробиття кулею калібру 5,56 мм патрона SS 109 (стандартний патрон НАТО) і кулею калібру 7,62 мм патрона зразка 1943 м
13. ПРОПУЛЬСИВНІ УСТАНОВКИ
Головні двигуни
Головна енергетична установка складається з двох дизельних двигунів з реверсивними редукторами передачі потужністю 650 кВт кожен з частотою обертання 2300 об / хв.
Валопроводи і двигуни
РБАК обладнаний двома лініями валів, кожна з яких складається з гребного валу, гребного гвинта, головних підшипників і дедвудного пристрою. Як рушії застосовані два бронзових трилопатевих гвинта фіксованого кроку. Щоб уникнути можливих пошкоджень гвинтів на мілководді вони розміщуються в спеціальних тунелях корпусу вище основної площини.
14. ЕНЕРГЕТИЧНА УСТАНОВКА
Катер обладнаний одним дизель-генератором , 220В, 50Гц і двома генераторами постійного струму 10кВт, 27В, накладених на головні двигуни. Для споживачів постійного струму 27В катер оснащується одним статичним перетворювачем потужністю 4 кВт. Для обслуговування мережі постійного струму на базі і в аварійних ситуаціях (а також для запуску дизель-генератора) катер забезпечується акумуляторною батареєю, що складається з чотирьох акумуляторів
15. ОСВІТЛЕННЯ, СИГНАЛІЗАЦІЯ І СИГНАЛЬНО-ВІДМІННІ ОДПІ
На катері передбачено основне (зовнішнє і внутрішнє) освітлення напругою 220В, аварійне освітлення від автономного джерела живлення, сигнально-відмінні вогні, один сигнальний прожектор МСНП-125М і один пошуковий прожектор з дистанційним управлінням.
16. ІНВЕНТАРНЕ МАЙНО І ЗІП
Катер укомплектований інвентарним майном, запасними частинами, інструментом і пристосуваннями. Частина інвентарного майна та ЗІП знаходяться на борту, решта зберігається на березі.
