Тактичні та технічні характеристики УАГ-40

Загальні розміри УАГ-40:
Довжина – 960 мм
Висота – 210 мм
Висота з триногою – 763 мм
Ширина – 408 мм
Ширина с триногою – 1070 мм
Вага (без гранати та триноги) – 18 кг
Вага с триногою та коробом для гранат – 40 кг
Калібр – 40 мм
Довжина ствола – 400 мм

Нарізи у стволі:
Крок – 1220 мм

Кількість нарізів:
В початку ствола – 12
В середині ствола – 18
В кінці ствола – 24
Початкова швидкість гранати – 242 (+/- 6) м/с
Максимальна дальність стрільби – 2200 м
Максимальна дальність прицільної стрільби – 1500 м

Темп стрільби:
Одиночні постріли
Стрільба чергою – 370-400 постр./хв.

Тактичні та технічні характеристики УАГ-40

• Фіттинги забезпечують гранатомету поворотні кути: вверх – 40°, вниз – 10°, вліво/вправо – 16°; так само, як и жорстку фіксацію з можливістю прицілювання при стрільбі по нерухомим цілям. УАГ-40 може бути легко встановлений на броньовану техніку, плаваючі кораблі та триногу.
• Температурні умови використання: от -20°C до +50°C.
• Система подачі гранат: стрічкова.
• УАГ-40 сумісний з усіма типами гранат 40×53мм (включно з: US M 383 HE; US M 384 HE; US M 385 TP; US M 430 HEDP; US M 918 Flash Bang; NIKO Flash Bang; NIKO Marker; CIS S411 HEDP; CIS S412 HE; CIS 413 HEDP; CIS S 415 TPT; CIS S 415 ATP; AR383HE; AR430HEDP).
• Пробиття броні: 50 мм.
• Зона ураження (протипіхотних гранат) – 8/15 м.

Призначення УАГ-40

Автоматичний 40-мм гранатомет призначений для ведення стрільби на дистанцію до 2200 метрів. Використовується для ураження нерухомих і рухомих сучасних легко броньованих цілей, а також малорозмірних об’єктів типу ДОТ, БТР, БМП и являється ефективним засобом ураження живої сили противника.

Особливістю УАГ-40 являється його легка вага і, як наслідок, високий рівень мобільності. Конструкція гранатомета та триноги забезпечує швидку установку гранатомета та ведення стрільби з непідготовлених ділянок. Відсутність необхідності підготовки позиції для стрільби дозволяють в умовах атакуючого бою швидко встановлювати гранатомет, міняти вогневу позицію, як на відкритому просторі, так і в урбанізованому середовищі.

Порівняльна характеристика УАГ-40 та інших зарубіжних аналогів

Переваги УАГ-40

Значною перевагою УАГ-40 являється его дизайн. Інженерна розробка УАГ-40 включає:

• Затвор фрикційного демпфера, що складається з важільних пружин. Ці пружини розташовані на внутрішній поверхні ствола та взаємодіють з затвором;
• Триступенева поздовжня гвинтова різьба циліндра, що складається з двох частин;
• Ручка управління тригером, що обертається;
• Збірний залізний приціл знаходиться в ручці, що зроблена для мобільного переносу УАГ-40.

Наслідком використання даних проектних рішень являються наступні основні переваги:

• Висока точність (щільність) при стрільбі чергою.
• Зменшений імпульс віддачі.
• Висока надійність і простота у виробництві та технічному обслуговуванні.
• Ключовою перевагою УАГ-40 являється легка вага. Його вага (без гранати та триноги) – 18 кг, що значно менше ваги існуючих аналогів (LAG-40 – 34 кг, GMG – 28 кг, 40 AGL – 22 кг).

Базою УАГ-40 являється автоматичний механізм зі стрічковою системою подачі гранат (Американська металічний ланцюг M 16).

УАГ-40 має систему зменшення імпульсу віддачі, що складається з затвора фрикційного демпфера, дульного тормоза та триступеневого ствола.

Головною особливістю проектування дульного тормоза являється використання газу від загоряння пороху, що знижує імпульс віддачі, зменшує імпульс підкидання ствола та розліт землі від пострілу (де знаходиться тринога).

Стрільба з гранатомета здійснюється двома ручками, розташованими в задній частині корпусу чи одною ручкою и плечовим упором. Права ручка оснащена кнопкою запуска, що має два режими – для одиночної стрільби і для стрільби чергою. Пусковий курок і затвор оснащені запобіжником, котрий виключає несанкціоновану стрільбу при будь-яких обставинах, включаючи падіння, тряску, вібрації та удари в будь якому напрямку. Для зручності і надійності обидва запобіжники управляються одним важелем.

УАГ-40 оснащений механічним прицілом, котрий забезпечує дальність прицілювання на відстані 1500 метрів. Всі частини механічного прицілу розташовані на ручці, призначеній для переноски гранатомета. У складеному стані механічний приціл забезпечує прицільний вогонь на відстані 150 метрів і повністю уміщається в ручку. Також УАГ-40 має простір для оптичного, інфрачервоного, тепловізійного та електронного прицілу.

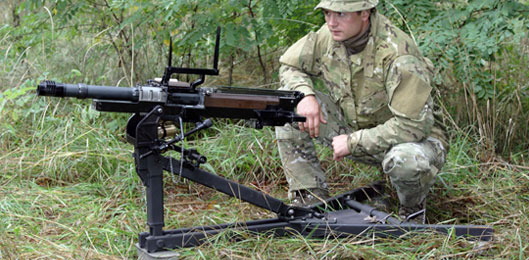

Вага швидко збірної/розбірної триноги складає 14 кг, включаючи механізми приєднання гранатомета. Тринога обладнана сидінням для стрілка. Разом вага стрілка, триноги, гранатомета і коробу для гранат прижимають триногу до землі при стрільбі, забезпечуючи нерухомість позиції на будь-якому непідготовленому місці для стрільби.

Механізм кріплення гранатомета до триноги забезпечує гранатомету поворотні кути: вверх – 40°, вниз – 10°, вліво/вправо – 16°; так само, як і жорстку фіксацію з можливістю прицілювання при стрільбі по нерухомим цілям.

Комбіноване використання всіх проектних рішень призводить до наступних переваг: висока точність при стрільбі чергою, низький імпульс віддачи, висока надійність і легкість у використанні та технічному обслуговуванні.

Але головними конкурентними перевагами УАГ-40 являються:

• Легка вага (18 кг, що значно менше ваги існуючих аналогів)
• Висока точність (дальність прицільної стрільби – до 1500 метрів).
